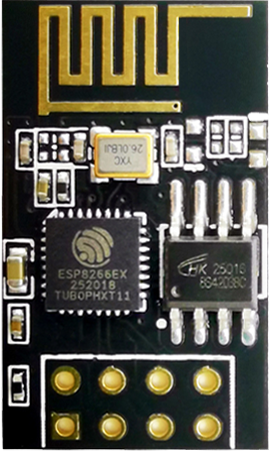

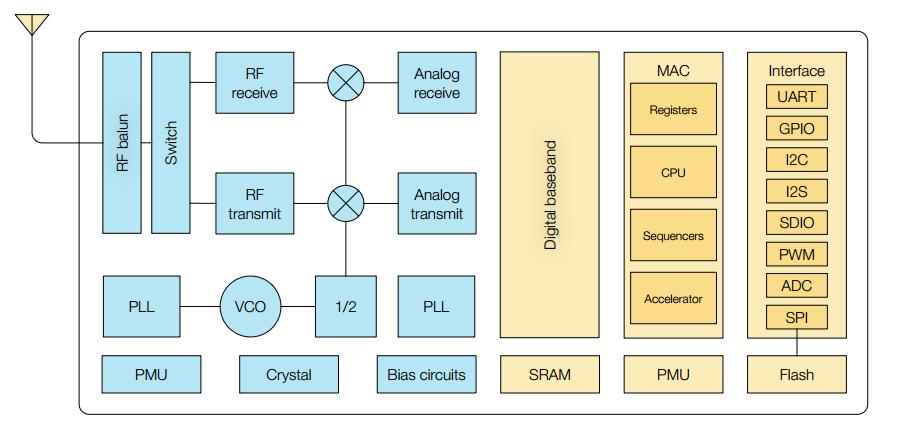

JS-W01S模塊是采用上海樂鑫高性能芯片ESP8266EX 而設計，該芯片是一款高度集成的WIFI Soc 解決方案,其內部集成了天線開關、射頻balun、功耗放大器、低噪放大器、過濾器和電源管理。 具有低功耗、高穩(wěn)定性和豐富的外設。
● 支持802.11b/g/h
● 2個WIFI接口，Station 模式/SoftAP模式
● 支持802.11n(2.4GHz)
● 支持CCMP、TKIP、WAPI、WEP
● WMM
● 支持MIMO 1×1和2×1、STBC、0.4us保護間隔
● 支持分時接收功能
| | Min | Max |
| 工作溫度 | -40℃ | 125℃ |
| 工作電壓 | 3.0V | 3.6V |
| 工作頻段 | 2400MHz | 2483.5MHz |
| 發(fā)射功率 | 802.11 n: +14dBm 802.11 g: +17dBm 802.11 b: +20dBm | |

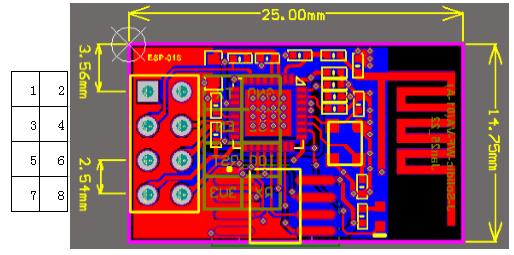

| 管腳號 | 名稱 | 描述 |
| 1 | TX | 串口數據輸出 |
| 2 | GND | 地 |
| 3 | EN | 模組使能腳，高電平使能 |
| 4 | IO2 | 普通IO2口 |
| 5 | IO16 | 普通IO16口 |
| 6 | IO00 | 普通IO00口，下載固件時拉低 |
| 7 | VCC | 3.3V電源正 |
| 8 | RX | 串口數據輸入 |
