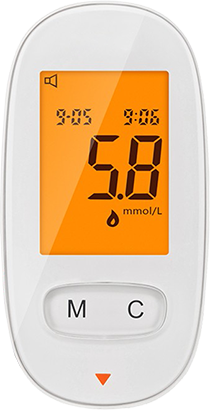

此血糖儀方案采用SDI5229TS芯片，是一款內部集成了2通道高精度24位Sigma-Delta結構 ADC的MCU，可配置80點( 4*20)或128點(8*16)的液晶驅動，通過MCU控制基準電壓加載到試紙上進行氧化反應時ADC讀到的相關數據，經過算法處理后可得到相應的血糖濃度。
● 采用高精度24bitADC精準測量
● 飯前、飯后、質控液測量模式切換
● 當測得結果＜ 1.1mmol/L 顯示LO
● 當測得結果＞ 33.3mmol/L 顯示HI
● 100組數據記憶 輕松統計
● 年月日時間設置
● 自動關機 功耗低
1：校準說明
● 下載程序后初次開機進入校準程序顯示“CAL”。
● 在試紙插入口插入標準電阻。
● 按“M”鍵進行校準。
● 顯示“PAS”表示校準完成然后關機。
● 再次開機可正常使用。
2：記憶功能
2.1：顯示記憶數據
關機狀態下，按M鍵，屏幕顯示最近一次的檢測結果。再按M鍵，依次顯示全部檢測結果。3分鐘內無任何操作，血糖儀自動關機。
2.2：清除記憶數據（請謹慎操作）
關機狀態下、或記憶翻查狀態下，“M”和 “C”鍵一起按下3秒，會出現“dEL”標識，并且右上角會有當前記憶組數在閃動，此時按一下C鍵、再按一下C鍵記憶組數變成0，表示全部記憶已經被清除。
3：設定模式
3.1：進入設定模式
上電進入設定模式或者關機狀態下長按C鍵3秒后進入。
3.2：日期、時間設置
● 年份閃爍，按M鍵，設置年份（本機只顯示年份后兩位，即22＝2022），按C鍵，確定年份并切換到月份設定。
● 月份閃爍，按M鍵，設置月份，按C鍵，確定月份并切換到日期設定。
● 日期閃爍，按M鍵，設置日期，按C鍵，確定日期并切換到小時設定。
● 小時閃爍，按M鍵，設置小時（本機采用24小時制），按C鍵，確定小時時間并切換到分鐘設定。
● 分鐘閃爍，按M鍵，設置分鐘，按C鍵，分鐘設定完并切換到背光設定。
● 背光設定狀態下，LED ON，ON閃爍，表示背光打開，LED OFF，OFF閃爍，表示背光關閉，按M鍵設置背光開關，按C確定，背光設定完成并切換到語音設定。
● 語音功能設定狀態下，yue ON，ON閃爍，表示語音功能開啟，yue OFF，OFF閃爍，表示語音功能關閉，按M鍵設置語音開關，按C確定，語音功能設定完成。
● 設定狀態下，3分鐘內無任何操作，血糖儀自動關機。
4：血糖檢測說明
● 將試紙插入機器試紙接口，一直到底。
● 血糖儀自動開機，此時屏幕顯示試紙的編碼。
● 屏幕上顯示血滴符號，提示采血。此時屏幕上的日期、時間和校正碼交替閃爍。按C鍵可進行飯前、飯后、質控液的設置。
● 試紙末端的進血端口接觸血滴，血滴會被自動吸入。
● 觀察試紙采血端口的采血量，確保所采血量完全填滿反應區。
● 等待儀器倒計時8S后屏幕顯示結果。
● 顯示結果后拔出試紙，血糖儀將會自動保存本次的測量結果并進行關機。
|
產品名稱 |
血糖儀 |
|
測量范圍 |
1.1mmol/L-33.3mmol/L |
|
電源規格 |
7號干電池*2 |
|
工作電壓 |
2.5V~3V |
|
記憶組數 |
100測量結果 |
|
測量精度 |
≤4.2mmol/L不超過±0.83mmol/L ＞4.2mmol/L不超過±20% |
|
分辨率 |
0.1mmol/L |
|
測量時間 |
8S |
|
工作環境 |
溫度：10~40℃ |
|
存儲環境 |
溫度：-10~+50℃ 濕度：＜90%并且無現象 |
