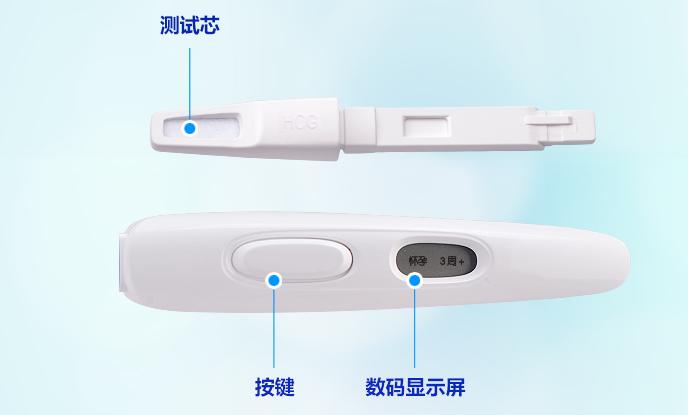

此電子驗孕棒方案采用SDI5209PSS-X2芯片，是一款內部集成了高精度24位Sigma-Delta結構 ADC的MCU，還具16位PWM和8位SAR結構的ADC。先往試紙照射特定的光線，然后通過24位ADC采集試紙反射回來的光強信號，通過算法判斷出是否懷孕。
電子驗孕棒利用光反射原理，根據反射的光線不同判斷是否懷孕。
當女性懷孕會分泌一種HCG(人絨毛膜促性腺激素)，HCG是懷孕女性的胎盤分泌的一種促性腺激素，隨血液分布于全身，作用于靶器官，尿液中也存在一定濃度的HCG，根據人體尿液中的人絨毛膜促性腺激素來檢測。
測量過程：
1、往HCG試紙滴入尿液；
2、HCG試紙發生化學反應；
3、光照射反應區；
4、接收反射回來的光；
5、根據反射回來的光信號分析是否懷孕，然后將結果顯示在lcd屏上。
由于工作電流比較低，空間大小有限，采用2節L768紐扣電池串聯供電(3v)，經過2.5v穩壓管給MCU和電路供電。當試紙插入時，按壓住電源彈片，電池才接通，不存在待機功耗。
由于試紙反應結果是紅色，采用紅綠二種顏色作為光源，間歇點亮照射反應試紙，當發生化學反應時，信號變化明細。
光傳感器：光電二極管
原理：光電二極管和普通二極管一樣，也是由一個PN結組成的半導體器件。也具有單方向?qū)щ娞匦?，但是，在電路中不是用它作整流原件，而是通過它把光信號轉換成電信號。那么它是怎樣把光信號轉換成電信號的呢？大家知道，普通的二極管在反向電壓作用處于截止?fàn)顟B(tài)，只有流過微弱的反向電流，光電二極管在設計和制作時盡量使PN結的面積相對較大，以便接收入射光。光電二極管是在反向電壓作用在工作的，沒有光照時，反向電流極其微弱，叫暗電流；有光照時，反向電流迅速增大到幾十微安，稱為光電流。光的強度越大，反向電流也越大。光的變化引起光電二極管的電流變化，這就可以把光信號轉換成電信號。成為光傳感器件。
